축사 환풍기 셀프 자동화 후기 [스마트 스위치][zemismart smart switch]
스마트스위치 제품에 대한 설명은 아래 포스팅을 확인해주세요^^
https://5mangaji.tistory.com/11
● 기존 환경 :
축사에 8대의 대형 환풍기가 설치되어있었는데, 일반적인 2구 스위치 네개로 작동 중이였어요.

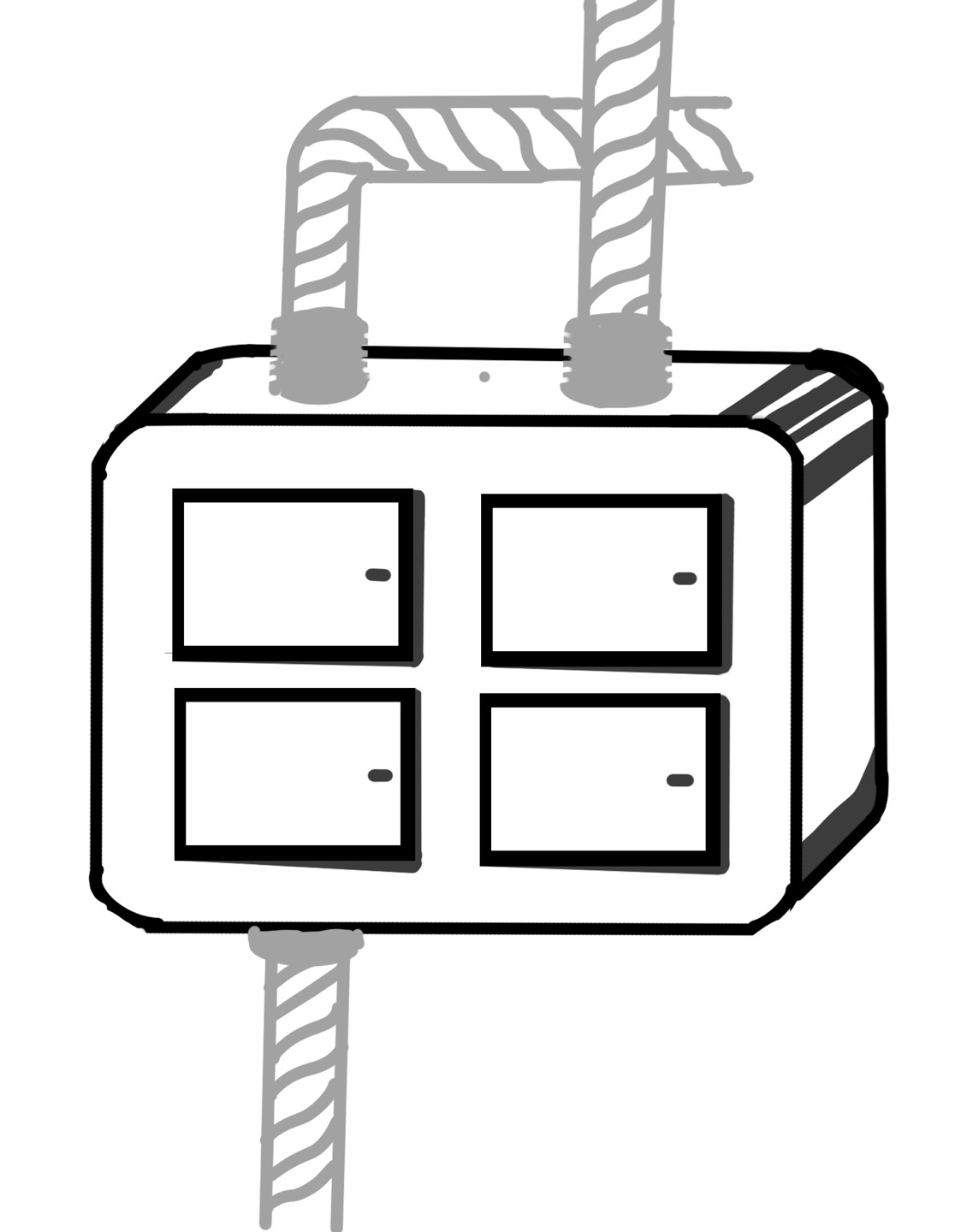

○ 대략 요런 스위치(왼쪽 그림과 같은)였어요. 각 버튼 마다 대형환풍기 1개가 연결되어 있고 중성선은 없이 일반적인 (+), (-) 선으로 된 스위치에요.
○ 회로를 살펴보면, 우측 사진과 같아요. 스위치 상부에 차단기가 설치돼있어, 플러스 선은 쉽게 찾았어요.
사진상 상부에서 내려오는 파란선이 (+)선이고,
스위치와 스위치를 이어주는 선 역시 (+)선.
각 스위치에서 아래로 빠져 나가는 선은 (-)선.
● 안전을 위해 차단기를 내린 후에도 멀티테스터기로 측정 후 작업했어요. (혹시 모를 누전확인)
● 새 스위치 :
알리익스프레스에서 중성선이 없는 2구 제품 4개를 구입하여 교체해줬습니다.
○ 환풍기 한대가 사용하는 전력을 확실히 몰라 인터넷에서 비슷한 제품을 검색했는데 대략 3A 내외의 전력을 사용하더군요.
(16A max 제품이니 각 스위치에 8A로 생각하면, 3A의 두배가 넘으니 넉넉합니다.)
○ 이 제품은 wifi로 작동하는 제품이 아니라 지그비 신호로 작동합니다. 그렇기에 wifi는 물론이고 지그비게이트웨이도 설치해야 합니다. 지그비 게이트 웨이는 설치가 간단하고 비용도 얼마 들지 않았어요. 차후 포스팅하겠습니다....
● 교체과정 :
구입한 스위치는 (L)에 (+),
(L1), (L2)에 각각 스위치의 (-)를 연갈하게 돼있어요.
2구짜리 스위치 내부에서는 (+)선을 연결할 필요가 없지만
다음 2구짜리 스위치로 넘어가는 (+)선은 필요하기에
각 스위치의 (L)에 선을 하나 더 꽂아 연결선으로 만들었어요.
연결 이후 전기 넣고 버튼을 물리적으로 눌렀더니 잘 작동하더군요.
● 스위치 인터넷 연결
그 후 축사에 설치해둔 게이트웨이와 지그비신호를 연결했어요. 저는 스마트라이프(smartlife)어플을 이용해 온도에 반응하여 자동ON/OFF 시스템을 만들려 했기 때문에, TUYA가 아닌 스마트라이프 어플을 이용해 연결했어요. (저는 스마트라이프 어플이 편하더군요 ㅎㅎ)
(어플과 연동하는 방법은 위에 있는 스위치리뷰 링크를 참고해주세요.)
(게이트웨이와 스마트온습도계에 대한 포스팅은 곧 올리겠습니다.)
● 자동시스템 설정
그리고 기존에 설치한 스마트 온습도계에 반응하여 환풍기가 켜지고 꺼지도록 시스템을 만들었어요. 구글홈으로 작업하고 싶었지만, 스마트 온습도계를 '루틴'의 '시작조건'으로 설정할 수 없었어요. '루틴'과 비슷한 기능인 스마트라이프의 '시나리오' 기능을 황용했습니다.
지금은 10시, 11시, 12시에 축사의 온도가 18도 이상이라면 특정 환풍기가 켜지게 했어요.
그리고 15시, 17시, 22시에 모든 환풍기가 꺼져요.
추가로, 너무 더운날은 좀 더 환풍기를 켜기 위해 15:05, 17:05에 30도가 넘으면 환풍기가 켜지도록 했어요.
